Portal Frame Steel Rigid Frame은 현대식 조립식 강철 건물에서 가장 널리 사용되는 구조 시스템 중 하나입니다. 강도, 효율성 및 빠른 시공을 위해 설계된 이 제품은 전 세계 건축가, 계약자 및 프로젝트 소유자가 선호하는 선택이 되었습니다. 명확한 스팬 설계, 신뢰할 수 있는 견고한 연결 및 고도로 사용자 정의 가능한 구성을 갖춘 당사의 포털 프레임 솔루션은 장기적인 구조적 성능, 더 낮은 총 프로젝트 비용 및 더 빠른 점유를 제공하므로 다양한 산업, 상업 및 농업 응용 분야에 이상적입니다.
명확한 경간 및 넓은 개방 공간: 10m에서 50m(또는 맞춤형 경간)까지 기둥 없는 인테리어를 지원하여 장비 배치, 물품 보관 및 인간 이동에 대한 장애물을 제거합니다.
강력한 견고한 연결: 정밀하게 설계된 정점, 처마 및 기둥 베이스 연결은 탁월한 지진(최대 구역 4) 및 내풍 저항(최대 250km/h)으로 굽힘 모멘트, 전단력 및 축력의 안정적인 전달을 보장합니다.
신속한 건설: 100% 조립식 구성요소(기둥, 서까래, 조인트, 도리)는 공장에서 생산되고 현장에서 볼트 조립되므로 기존 콘크리트 구조물에 비해 건설 시간이 30-50% 단축됩니다.
고강도 및 경량: Q235/Q355 고급 구조용 강철로 제작된 이 시스템은 우수한 하중 지지력(최대 50톤의 대형 크레인 지원)을 제공하는 동시에 자중 감소로 인해 기초 비용을 최소화합니다.
부식 및 내후성: 용융 아연 도금(ASTM A123 표준) 또는 폴리우레아 코팅은 녹, 습기 및 극한 온도(-40℃ ~ 60℃)로부터 장기간 보호 기능을 제공하여 최소한의 유지 관리로 30년 이상의 서비스 수명을 보장합니다.
유연한 맞춤화: 고유한 프로젝트 요구 사항에 맞게 완전히 조정 가능한 스팬, 처마 높이(3m ~ 15m), 지붕 피치, 크레인 용량 및 벽/지붕 클래딩 옵션(강판, 샌드위치 패널, ETFE).
당사의 포털 프레임 강철 고정식 프레임 시스템은 다음과 같은 핵심 시나리오를 포함하여 50개 이상의 국가에서 성공적으로 적용되었습니다.
중공업 공장: 기계 생산, 자동차 조립 및 금속 가공 시설에 이상적입니다. 오버헤드 크레인, 진동 방지 장비 및 대규모 생산 라인을 지원합니다. 예: 10톤 크레인 용량과 방음 클래딩을 갖춘 독일의 자동차 부품 제조업체를 위한 30m 경간 포털 프레임 작업장.
경공업 워크샵: 전자 조립, 직물 생산 및 포장 공장에 적합합니다. 생산 라인 업그레이드를 위한 유연한 레이아웃 조정이 가능한 밝고 개방적인 인테리어를 제공합니다.
청정 작업장: 제약, 식품 가공, 반도체 제조를 위한 방진, 정전기 방지 클래딩 및 환기 시스템으로 맞춤화 가능합니다.
유통 센터: 기둥이 없는 디자인으로 팔레트, 컨테이너 및 벌크 상품의 저장 밀도를 극대화합니다. 빠른 건설은 긴급한 물류 확장 요구를 충족합니다. 예: 8m 처마 높이와 하역장 통합을 갖춘 동남아시아의 글로벌 전자 상거래 회사를 위한 45m 경간 규모의 물류 창고입니다.
냉장 창고: 단열 샌드위치 패널 및 냉동 시스템과 호환되어 식품, 의약품, 화학 물질 보관을 위해 안정적인 저온(-20℃ ~ 0℃)을 유지합니다.
컨테이너 야드 및 화물 터미널: 내풍성이 뛰어난 설계로 해안 또는 야외 날씨로부터 보호하며 장기간 야외 사용을 위한 내구성 있는 구조를 갖추고 있습니다.
전시장 및 컨벤션 센터: 넓고 넓은 공간(최대 50m)은 무역 박람회, 컨퍼런스 및 문화 활동을 위한 방해받지 않는 이벤트 공간을 만들어 무대 설치, 조명 시스템 및 많은 유동인구를 지원합니다.
소매점 및 슈퍼마켓: 유연한 레이아웃은 선반 배열 및 고객 흐름에 맞춰 조정됩니다. 비용 효율적인 건설로 체인점 확장에 대한 투자주기가 단축됩니다.
체육관 및 스포츠 홀: 높은 천장 높이(최대 12m)와 충격 방지 구조로 농구장, 수영장, 피트니스 장비를 수용할 수 있으며 소음 감소 지붕 패널이 있습니다.
농장 저장고: 곡물, 사료, 농기계 및 가축 공급품을 보관합니다. 부식 방지 설계로 농약 및 습한 환경을 견딜 수 있습니다. 예: 습기 축적을 방지하기 위한 환기 시스템을 갖춘 호주의 한 곡물 농장을 위한 20m 길이의 헛간.
가축 창고: 소, 가금류, 양을 위한 넓고 통풍이 잘 되는 구조물입니다. 먹이통, 급수 시스템 및 단열재를 사용하여 청소 및 맞춤화가 용이합니다.
온실 및 농업 가공 시설: 햇빛 노출을 위한 투명 클래딩과 작물 가공용 중장비를 지원합니다.
항공기 격납고 및 차고 시설: 항공기 배기 및 기계적 충격에 강한 내구성 있는 구조를 갖추고 있어 비행기, 트럭 및 대형 차량을 수용할 수 있는 초대형 경간(최대 60m)과 높은 적재 용량을 갖추고 있습니다.
임시 및 비상 건물: 신속한 조립으로 재해 구호 대피소, 건설 현장 사무실 및 임시 작업장에 적합하며 재사용이 가능하고 재배치가 쉽습니다.
에너지 관련 시설: 지붕, 풍력 터빈 유지 관리 작업장 및 배터리 보관 창고에 태양광 패널 설치를 지원하며 에너지 프로젝트에 대한 산업 안전 표준을 충족합니다.

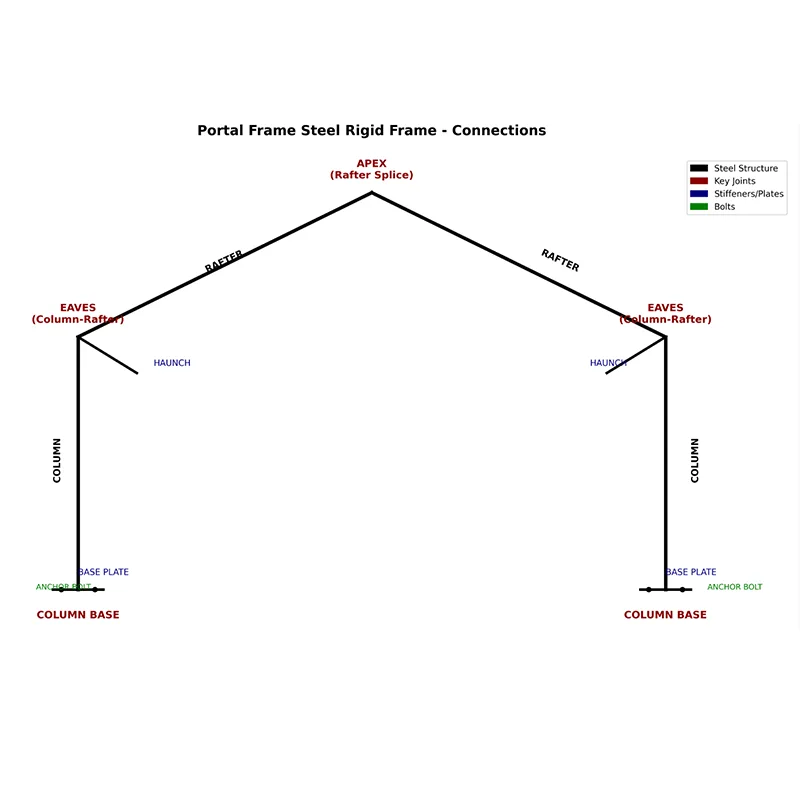

포털 프레임/강철 고정 프레임
기둥(H형강기둥)
서까래(H형 철서까래)

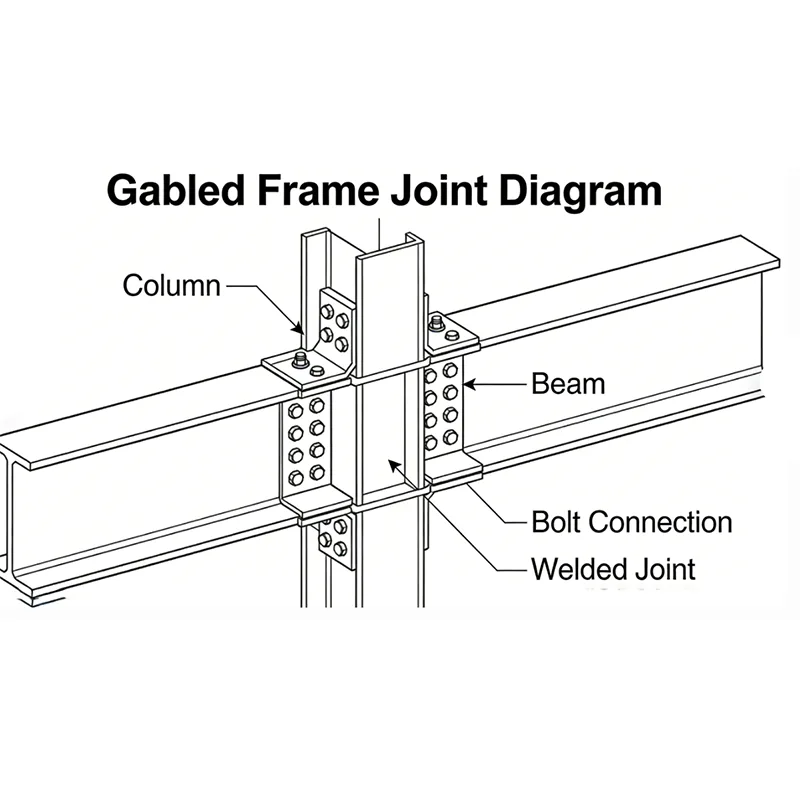

처마 연결(기둥-서까래 접합)
Apex 연결(서까래 접합 조인트)
기둥 베이스 연결
헌치(처마/에이펙스 헌치)
엔드 플레이트(평면형/확장 엔드 플레이트)
고강도 볼트(등급 8.8/10.9)
앵커 볼트
보강재(웹/플랜지 보강재)
Purlin (C/Z단면 Purlin)
벽거트(C/Z단면 벽거트)
베이스 플레이트
거싯 플레이트
지붕/벽 클래딩(강판/샌드위치 패널)
전문 엔지니어링 지원: 구조 엔지니어로 구성된 사내 팀은 지역 건축 규정을 충족하기 위해 맞춤형 설계, 하중 계산 및 공장 도면(AISC, Eurocode, BS, GB 표준과 호환 가능)을 제공합니다.
엄격한 품질 관리: ISO 9001 인증 생산 공정, 재료 테스트(초음파, 인장) 및 모든 부품에 대한 치수 검사.
턴키 솔루션: 설계, 제작, 배송부터 현장 설치 안내까지 원스톱 서비스로 글로벌 고객의 조정 비용을 절감합니다.
안정적인 공급망: 연간 생산 능력 50,000톤, 제철소와의 장기적인 파트너십을 통해 정시 납품(25~45일 리드 타임)을 보장합니다.
비용 효율적인 가격: 표준 및 맞춤형 프로젝트 모두에 대한 경쟁력 있는 견적을 통해 공장 직접 판매로 중개자가 필요 없습니다.
애프터 서비스: 글로벌 프로젝트를 위한 연중무휴 기술 지원, 유지 관리 안내 및 예비 부품 공급.
유럽의 제조 작업장, 아시아의 물류 창고, 아프리카의 농업 축사, 미주 지역의 상업 홀 등 어떤 계획을 하든지 당사의 Portal Frame Steel Rigid Frame 시스템은 구조적 안전성, 경제적 효율성 및 건설 속도를 결합하여 프로젝트에 생기를 불어넣습니다. 우리는 국제 표준을 준수하고 고객 요구 사항을 우선시하며 시간과 환경의 테스트를 통과하는 신뢰할 수 있는 솔루션을 제공합니다. 귀하의 프로젝트에 맞는 무료 디자인 상담, 세부 견적 및 기술 제안을 원하시면 지금 저희에게 연락하십시오!
